机床垫铁采购参考资料

_垫铁厂家：泊头_垫铁产品：机床垫铁，调整垫铁，防震垫铁，减震垫铁，可调垫铁，数控机床调整垫铁，三层调整垫铁，斜垫铁等。
机床垫铁，可调垫铁，调整垫块，斜垫铁订购参考资料如下：

减震垫铁具有隔振、减震、降低噪音、安装方便、调整迅速等特点。适用于中、小型仪表机床和橡胶、纺织、食品机械等。机床调整垫铁适用于重型、大型、中型机床、铸铁平台安装使用。

三层调整垫铁-机床垫铁

产品编码	尺寸参数（mm）			螺纹（mm）	可调高度（mm）	单件承载力
A-B	A	B	H	M	h1-h2	F（N）
S78-2　105-55	105	55	55	12	8	8000
S78-2　150-75	150	75	61	12	10	16000
S78-2　105-55	200	95	69	16	14	28000
S78-2　200-95	250	115	86	20	16	40000

S78-2系列三层减震垫铁（普通型）产品特点:
机床垫铁减振橡胶有效的衰减机器自身的振动,减少振动力外传,阴止振动传入.
机床垫铁-安装机床不需设置地脚螺栓与地面固定.节约安装费用,缩短安装周期

S78-7系列机床减振垫铁-机床垫铁

S78系列机床减震垫铁规格参数：

序号	防震垫铁	规格	负荷	调整量	螺纹	重量F（N）
１	S78-8-01	80	2000	10	m10	重
２	S78-8-02	100	4000	10	m12	"
３	S78-8-03	125	6000	12	m12	"
４	S78-8-04	140	7000	12	m16	"
５	S78-8-05	160	8000	16	m20	"
6	S78-8-06	180	8000	16	m20	"
7	S78-8-07	200	12000	16	m20	"
8	S78-8-08	240	15000	16	m30	"

S78-8系列机床减振垫铁-机床垫铁

序号	防震垫铁	规格	负荷	调整量	螺纹	重量F（N）
１	S78-10-01	80	1000	8	m10	重
２	S78-10-02	120	4000	12	m12	"
３	S78-10-03	160	10000	12	m16	"
４	S78-10-04	185	22000	12	m20	"
５	S78-10-05	228	33000	12	m24	"
6	S78-10-06	315	75000	12	m30	"

S78-10系列机床减振垫铁-机床垫铁

产品说明：机床垫铁减振橡胶有效的衰减机器自身的振动，减少振动力传，阻止振动力传人。
安装机床不需设置地脚螺栓与地面固定。节约安装费用，缩短安装周期。
调整机床水平高度，范围大。
采用丁腈合成橡胶，耐油脂和冷却剂。
机床垫铁使用方法：将垫铁放置机床地脚孔下，并将每个垫铁均受力后再调整机床水平，_后旋转螺母。
注：可调整高度为10-18mm,产品8种。橡胶硬度可供选择

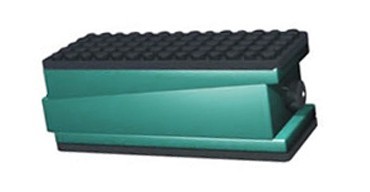

S83系列调整垫铁规格参数：

序号	可调垫铁	规格	重量	单件承载力
１	S83-1	135×60×50	重	4000
２	S83-2	165×80×50	"	6000
３	S83-3	200×100×65	"	10000
４	S83-4	220×120×70	"	13000
５	S83-5	240×130×70	"	15000
6	S83-6	260×140×70	"	18000
7	S83-7	280×150×80	"	20000
8	S83-8	300×150×80	"	25000

S83系列调整垫铁适用范围：金属加工机床，锻压机床、纺织机械、印刷机械、食品加工机、橡胶机械、电线生产机械、电缆机械、包装机械、发电机及重型设备等。

机床垫铁-机床减振垫铁安装，使用、折卸 S78系列：将所需垫铁放入机床地脚孔下，穿入螺栓，放至和承重盘接触实，然后进行机床水平调节（螺栓顺时针旋转，机床升起）；调好机床水平后，旋紧螺母，固定水平状态。
S77系列：将所需垫铁放入机床基座下，放入时应注意垫铁调整螺栓轴向应垂直于机床工作台行走方向。然后旋转螺栓调节机床水平（对需要调高范围大的情况选用套筒板手调节）。
S79系列：将螺栓旋入垫铁螺纹孔，用螺母紧固。旋入另个螺母加垫圈，将垫铁通过设备安装孔放入设备下，调节此螺母对设备水平进行调节。调好水平后，再放入一个螺母紧固，固定　水平状态。

注：

1、安装调整调和水平状态时，应使每个垫铁都受力，消除虚接触点。
2、因为橡胶材料固有的蠕变现象，在垫铁_次使用时，两星期以后再调节一次机床水平。　　

3、机床调换位置时，起重；移动之前，应先卸下垫铁。

PS系列：将所需垫铁放入机床地脚孔下，旋入螺栓，落下机床逐个向垫铁内充入压缩空气，使垫铁逐个升高3mm。确认螺栓和地，脚孔壁不磨擦后。旋转螺母。继续冲入压缩空气。使机床逐个升高7mm。然后利用充气调节机床水平，调节高度范围H值±6mm。（工作内压力0.5MPa）
移动机床时，应先将机床垫铁内压缩空气释放，再移开机床。

机床垫铁-垫铁选型参数：

1、机床重量及机床基座紧固孔数量；　　
2、每个垫铁承载值=机床总重量除紧固孔数量;（有条件の情况下，考虑机床重心位置，确定重量分配）　　

3、求出结果根据所用机床类型按需选择；　　

4、检查机床基座孔和螺栓直径、长度是否符合

机床设备选择使用机床减振垫铁时因参照以下几点：考虑到机床类型的不同，其动载状态和结构刚度方面都有很大的区别，所以不能单纯的每个机床的重量被地脚轧数除出的值进行选用。　例如： ●冲床，应该考虑每分钟工作次数而定，以控制冲击应力的叠加影响。
●普通车床，因为自身结构长而单薄，刚性较差，则需求地基的刚性强一些，以保持稳定。
●刨床，具有_的水平冲击力，选型也需求大一些，以_对水平方向上的支承。
●铣床类设备，虽然自身刚性好，但机加工量较大。
●磨床类设备，自身刚性好，自身稳定，机加工量较小
●检测及光学设备，自身无振动，只需考虑放置工件重量。
如何正确选择机床重量及机床基座紧固孔数量。
②每个垫铁承载值（N）=机床总重量/紧固孔数量（kg×9.8）
（有条件的情况，考虑机床重心位置，确定重量分配）
③求出结果根据所用机床类型按表选择载表（单件承载值）

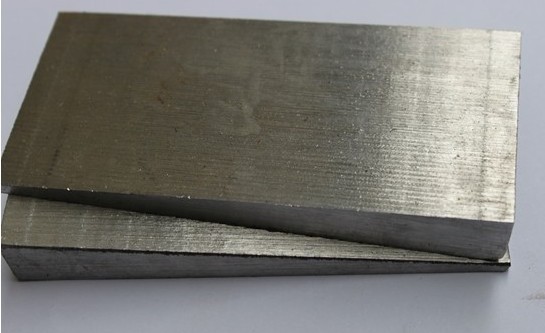

斜垫铁-斜铁参数：斜垫铁主要用途：用于各种设备的水平和平行调整，使设备在运转过程中不发生震动、倾斜，_机器的良好运转，减少机器磨损，_设备安全；特点是：使用简单、方便、快捷、大多根据用户的需要制造，按实际设备底座要求设计斜垫铁图纸，然后按图纸加工制作。
斜垫铁使用方法：斜垫铁一般成对使用，在混凝土做好的地基上先放置一块平垫铁，然后把两块斜垫铁交叉置于平垫铁之上，调整时用锤子敲击两块垫铁，借用斜垫铁的斜度使设备提高或降低达到调整水平的目的。水平调整好后，然后把斜垫铁与设备底座进行点焊，使垫铁稳固牢靠。_后用混凝土浇灌，让设备在运转过程中处于良好的水平状态，减少机器磨损，减少更换设备部件的费用。
斜垫铁的别名：斜铁，钢制斜铁，锻件斜铁，楔铁，斜垫铁，钢制斜垫铁，锻件斜垫铁，铸铁斜铁，铸铁斜垫铁，防爆斜铁，安全斜铁，防爆斜垫铁，安全斜垫铁，成对斜垫铁等

_垫铁生产厂家，_机械产品：机床垫铁，调整垫铁，防震垫铁，减震垫铁，三层调整垫铁，数控机床垫铁，斜垫铁等。

减震垫铁具有隔振、减震、降低噪音、安装方便、调整迅速等特点。适用于中、小型仪表机床和橡胶、纺织、食品机械等。调整垫铁适用于重型、大型、中型机床、铸铁平台安装使用。_机械网站：www.bthzjxc.com服务热线：0317-8033553.
